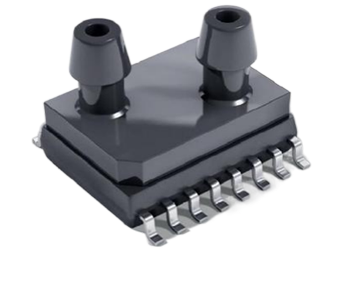

一、产品概述

DWSCD是杜威智能研发的一款数字信号输出的微差压传感器。该系列使用了高性能ASIC来校准和补偿MEMS传感器元件，保证了产品的可靠性。测量范围±500Pa至±350KPa的

的压力差信号转换为I²C数字输出信号。压力传感器可以集成在一个标准的印刷电路板上。

广泛用于空气或中性气体检测控制中，适用于各类通风、空调系统及设备的气体压力检测，洁净工作室、生物实验室、气体管道过滤器阻力的压差监测应用。

二、主要参数

⚫压差范围

 最小量程-500Pa至500Pa

 最大量程-35kPa至35kPa

⚫工作温度范围-20s℃至70s℃

⚫初始误差范围

  数字输出小于±1.0%F.S

  模拟输出小于±1.5%F.S

⚫24位I²C数字和16位模拟输出

三、场景应用

⚫垂直端口

⚫消防余压监测

⚫呼吸机应用

⚫HVAC暖通空调监测

⚫生物安全柜监测

⚫微差压变送器应用

四、封装信息

五、引脚的配置和功能

六、额定参数

七、工作范围

八、技术规格

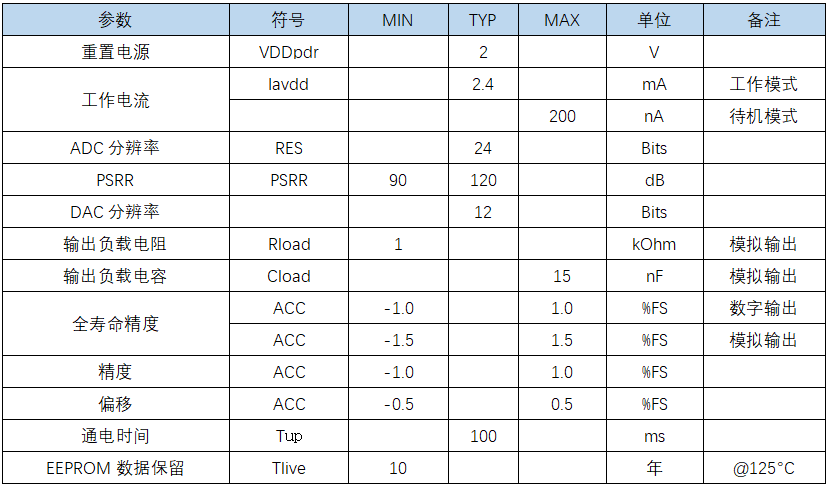

1、电气特性

⚫ 精度包括非线性滞后度、温度滞后度、压力滞后度、温度滞后度；

⚫ 基于500小时的HTOL、LTOL、HTSL、TH（40℃/90%RH）、PCT和3倍回流试验的全寿命精度；

2、传感器选型

• DWSPD系列 MEMS微差压传感器(±500Pa~±35KPa).pdf
