概述

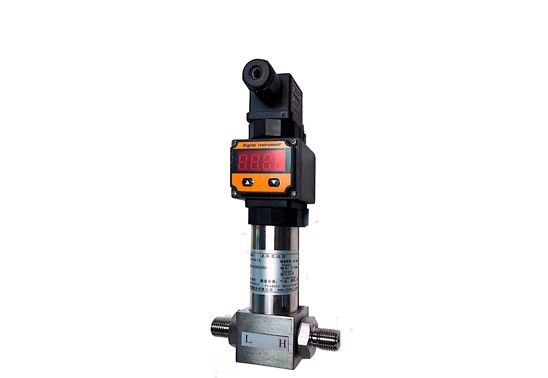

DW808DR差压变送器采用经严格筛选的进口压力传感器及精密芯片集成变送电路制成的高精度、高稳定性压力变送器，能够可靠地将被测压力信号转换成0-10V Dc或4-20mA标准电信号。该产品主要用于石油、化工、电力、冶金、轻工、制药及食品等行业的压力测量及控制。

工作原理

传感器前端膜片感知过程压力，传递到膜片的另一侧；同时参考压力(大气压，密封压、绝压)作用于膜片的另一侧，压力差产生一个应力场，它使膜片一侧压缩，另一侧拉伸。分别处于压缩区的二个应变电阻和拉伸区两个应变电阻感受压力变化引起阻值变化。这四个电阻组成惠斯登电桥，在恒流源供电情况下，将压力信号转化为电信号。此信号经差分归一化放大器、功率放大器、电压电流转换，变成与压力成线性对应关系的标准输出电信号。

性能指标

量程：0～3.5MPa

测量精度：±0.25%FS或±0.5%FS

使用温度：传感器：－30～＋85℃，电子部分：－40～＋85℃

供电电源：15～36VDC

输出信号：0-10VDC/4-20mA

适用介质：液体、气体、蒸汽

过程接件：316不锈钢、哈氏合金（可选）

防护：IP65

产品特点

微机械加工的精密传感器

最佳精度可调到0.1%FS、长期稳定性0.1%FS/年

只有两个组件，备用件最少，维护费用低

物理性能

结构材料：外壳锌铝合金(含镁量低于0.1％)外壳喷涂环氧树脂漆

过程连接件：不锈钢1Grl8Ni9Ti或PVC

电气接口：M20 x 1.5电缆孔径为Φ8

工艺接口：M20 x1.5 、G1/4外螺纹、G1/4内螺纹、50.5卫生型卡箍 、64卫生型卡箍 、PT(RC)1/4内螺纹

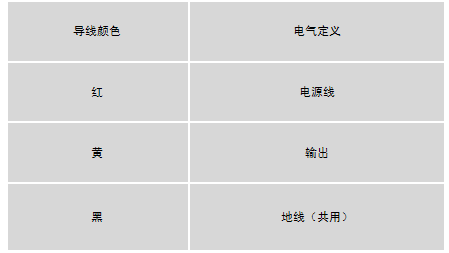

电气连接

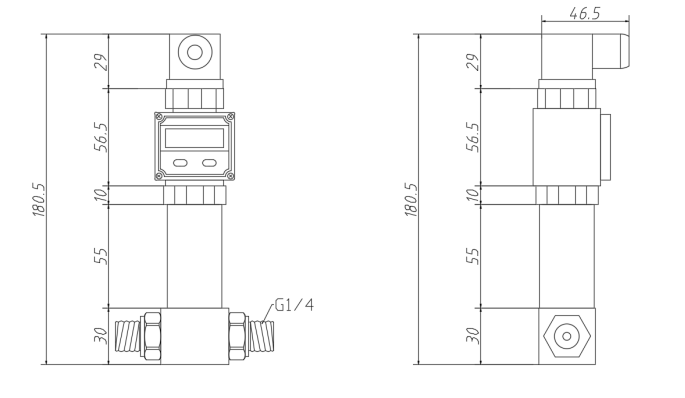

产品尺寸

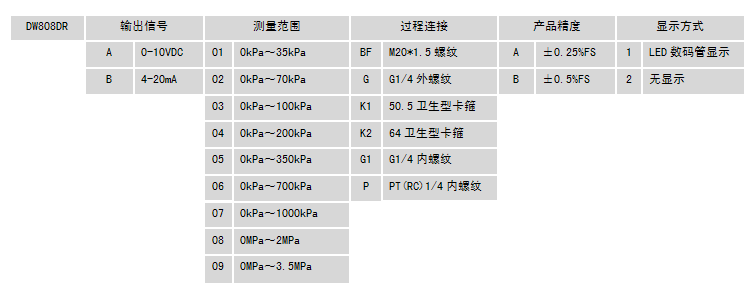

选型指南

选型提示

为了确保传感器安全可靠运行，建议在被测点与传感器之间安装三阀组，保证被测介质缓慢均匀地加在差压传感器的正、负压腔上。

差压传感器推荐水平安装。

使用时注意差压传感器的量程和耐静压值是否满足被测差压点的相应要求。

严禁负压腔受压高于正压腔受压。

使用须知

正常使用时，切勿打开传感器及变送器外壳，以免破坏密封结构。

切勿取下传感器防护罩，更不能磕碰传感器感压面，以免损坏传感。

变送器通电运行30分钟以后，才能取得准确读数。

本产品不可用于防爆场合。
