概述

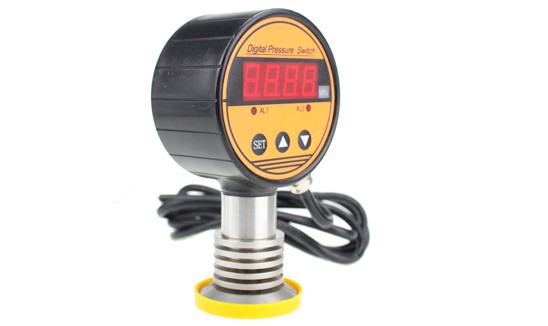

    DW851系列智能压力控制器是集压力测量，显示，输出、控制于一体的智能数显压力测控产品。该产品为全电子结构，前端采用带隔离膜充油压阻式压力传感器，由高精度的A/D转换，经微处理器运算处理，现场显示，并输出一路模拟量和两路开关量。该智能数字压力控制器使用灵活，操作简单，调试容易，安全可靠。应用于水电，自来水，石油，化工，机械，液压等行业，对流体介质的压力进行现场测量显示和控制。

    特点
    ● 100标准仪表安装
    ● 4位LED数码管显示,无视值误差.
    ● 两路控制点继电器输出220V3A
    ● 4~20mA标准信号输出（可选）
    ● 两路控制点现场设定。

   安装

    机械安装

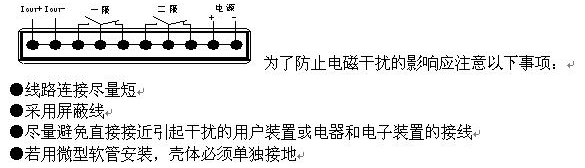

    电气连接

    设置功能

    输出

    设置开关点

  例：

  要设定开关点1为上限报警输出（常开功能）在4Mpa吸合，小于3.95Mpa断开；

  开关点2为下限报警输出（常闭功能） 在10Mpa断开，低于9.95Mpa吸合：

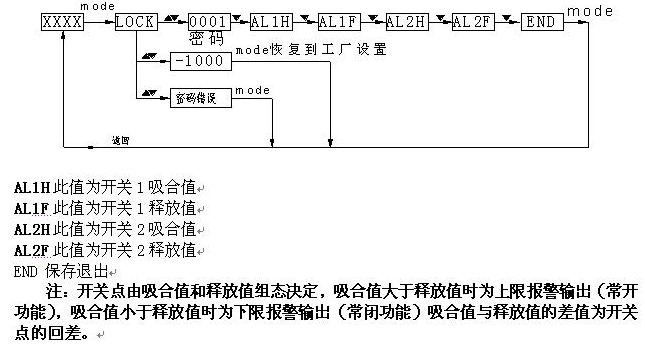

  进入菜单：设定AL1H=4.00     AL1F=3.95      AL2H=9.95    AL2F=10.00
  ● 按下“SET”键
  ● 显示“LOCK” （提示输入密码）
  ● 按▲或▼键输入密码“1”，
  ● 按下“SET”键确认
  ● 按▲或▼键上翻或下翻进行菜单选择（AL1H、AL1F、AL2H、AL2F、END）
  ● 按下“SET”键进入所选菜单。
  ● 按▲或▼键更改设置
  ● 按下“SET”键确认，若需要，再用▲或▼键选择其他菜单进行修改。
  ● 修改完成后选择“END”菜单，按“SET”键确认保存退出
  ● 若30秒无键按下，则自动退出设置状态，但是不保存所修改的数据。

  使用须知:
  1.仪表储藏与使用适宜在环境温度为-20℃~70℃,相对湿度小于80%的场合.
  2.仪表接头在连接管路时应同心平放.
  3.仪表连接电源时应参照5.2电气连接进行操作,在确认操作无误后方可接通电源进行运行.
  4.拆卸仪表时，不可对仪表壳体施力。

  质保
  用户在遵守使用和保护规则条件下,仪表自出厂日期起保修一年.一年后的维修在本公司进行。本公司随时欢迎用户来函、来电咨询及提出建议。
