一、概述
    DW300型压力/差压变送器，采用进口传感器芯片制造。传感器和放大电路高度集成；采用铝合金及应力隔离技术组装而成。灵敏度高、精度高，抗过载能力强。经精密温度补偿、放大处理，转换成标准信号（4～20mA或0～10V），与二次仪表、工业计算机或集散系统连接，抗干扰能力强，耐酸碱，长期稳定可靠。电路零点和增益可在现场调节，迁移范围宽。可用于锅炉负压、除尘器、石油、化工、暖通空调、治金、电厂的压力或差压/负压的测量，实现过程自动检测。

二、工作原理

    DW300压差变送器选用进口压力传感芯片，敏感元件采用扩散或离子注入等工艺形成电阻并连接成惠斯通电桥，用微机加工敏感膜片。当压力作用在膜片上时，电阻值发生变化并且产生一个与作用压力成正比的线性化输出信号。我们在惠斯通电桥上加上直流电源，就会产生一个直流电压信号的输出。经过二次转换电路，实现两线制4～20mA输出。

三、技术参数

    ● 测量范围:  500Pa～100KPa
    ● 最大过载：标准量程的2～10倍
    ● 压力形式：表压、绝压、微差压
    ● 精度等级：0.5%F.S或1%F.S
    ● 电源电压：24VDC
    ● 负载电阻：≤500Ω
    ● 测量介质：气体、液体或蒸汽
    ● 长期稳定性：±0.2% F.S/年
    ● 环境相对湿度：0～95%RH，无凝露
    ● 补偿温度：-10～60℃
    ● 工作温度：-20～65℃

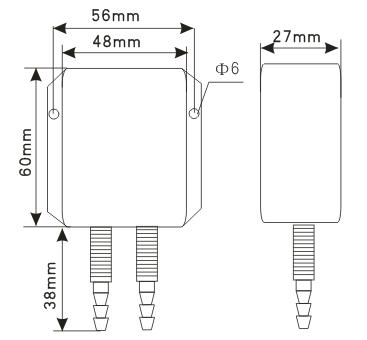

四、外形尺寸：

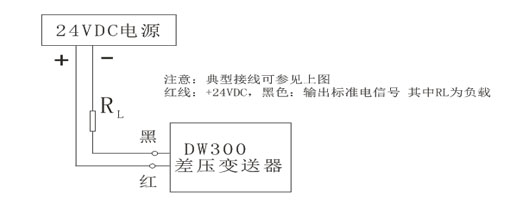

五、电气连接

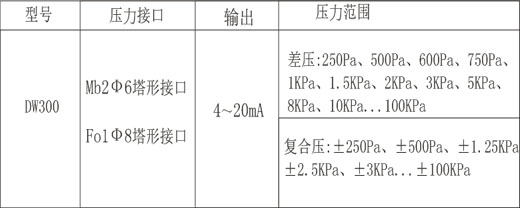

六、产品选型
