一、概述

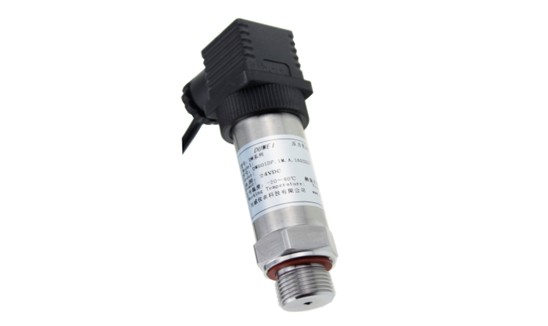

DW801陶瓷压力变送器的核心传感组件是陶瓷厚膜压力传感器。陶瓷厚膜是高弹性、抗腐蚀、抗磨损、抗冲击和振动的材料，陶瓷压力传感器没有液体作为传递，压力直接作用在陶瓷膜片的前表面，使膜片产生微小形变，变送器输出一个标准的4～20mA电流信号，能测量过程自动化领域中的气体、蒸汽、液体等参数。DW801的先进模块化设计和智能温度补偿使它能够适用于多种工业环境。

二、应用领域

主要应用于暖通、空调机组、供水系统、食品加工等行业。

三、产品特点

量程可以由客户指定；

精度高达±1.0% F.S；

螺纹、卡箍、法兰多种连接方式；

常规工作温度-20～80℃；

4～20mA、0～10V、0～5V等多种变送输出。

四、技术参数

测量介质：气体、蒸汽、液体；

输出信号：电流4～20m，电压：0～5V/0～10V；

精    度：±1.0% F.S；

测量范围：0～10～700KPa、0～1～7MPa；

电    源：12～30VDC,推荐24VDC。电源变化基本无影响；

最大过载：标准量程的2～10倍；

工作温度：-20～80℃；

长期稳定性：±0.2% F.S/年；

分 辨 率：4位断码显示；

防护等级：IP65

五、外形尺寸

  金属防水接头                      赫斯曼插头

六、接线说明

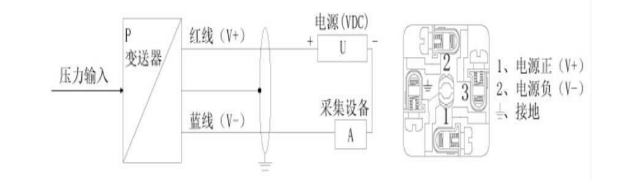

两线制4～20mA接线说明

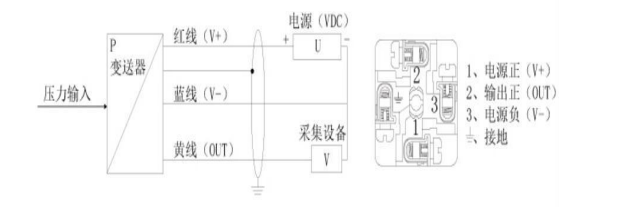

三线制电压输出接线说明

七、选型

例如：产品代码DW801-A1-C1-C-1-A-H-LED-1-1，表示为DW801，量程0～1MPa，产品精度1%F.S，工作温度-20～80℃，压力接口外螺纹M20*1.5，输出4～20mA，电气连接赫斯曼插头，显示方式辉光显示，引线长度1M。
